区域能源系统概念

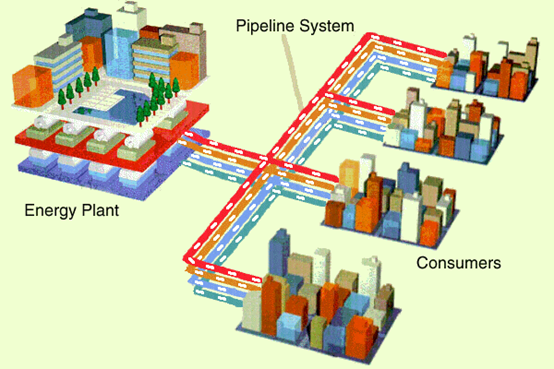

区域供冷供热 (District Heating and Cooling，简称DHC)是指对一定区域内的建筑物群，由一个或多个能源站制得热水，冷水等冷热媒，通过区域管网提供给最终用户，实现用户制冷或制热要求的系统。通常包括五个基本组成部分：能源站、能源储存站、输送管道和末端设备，以及计算机管理软件。

区域供冷供热系统需解决的技术问题

区域供冷供热系统相对于常规的空调系统来说最大的特点就是大型化，整体化，集约化，复杂化。 其中对区域供冷供热系统控制控制影响最大的有:
1）系统的运行和调节问题，
2）末端用户的冷热费用计量问题，
3）系统能效分析问题。

能源站高效管控运维云平台构成

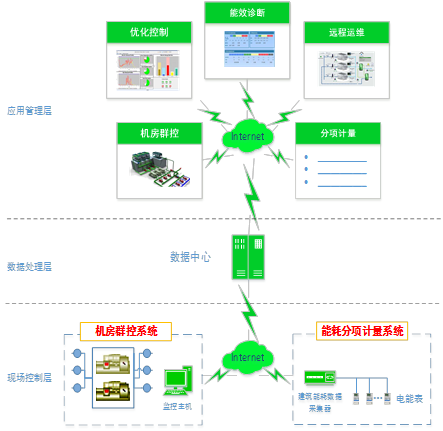

“能源站高效管控运维云平台”采用“集中分散”（控制功能分散，显示和操作功能集中的控制系统）的方式实现，网络结构为三层网络，第一层为放置在各制冷单元机组客户端的控制终端，控制终端为每个制冷单元（分别为地源热泵系统单元、三联供系统单元、污水源热泵系统单元、离心机制冷单元、冰蓄冷系统单元）的机组自控系统，其基本功能为实现各制冷单元的设备群控，满足各制冷单元的独立自动化运转。
第二层为放置在各能源站管理中心的能源站管理平台，它承担对单个能源站的整个管理、优化控制、各制冷单元的调度策略的应用实现。
第三层为放置在指挥管理中心的综合管理云平台，它承担对三个能源站的调度管理、能源站管网的监控、负荷侧需求管理。客户可通过互联网访问该平台以获得相应授权内的服务，专业技术人员也可通过管理平台进行对授权内的供冷（热）系统进行节能运行策略训练和掌握其运行状况。专业技术人员还可以通过管理平台嵌入各种专业服务模块，为客户提供相应的节能服务。系统管理人员通过管理平台进行各种管理操作等。

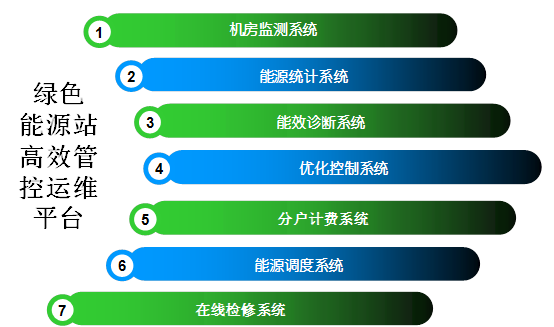

能源站高效管控运维平台功能模块

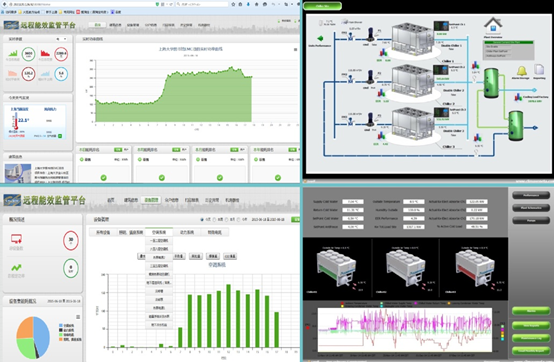

能源站高效管控运维平台主页面

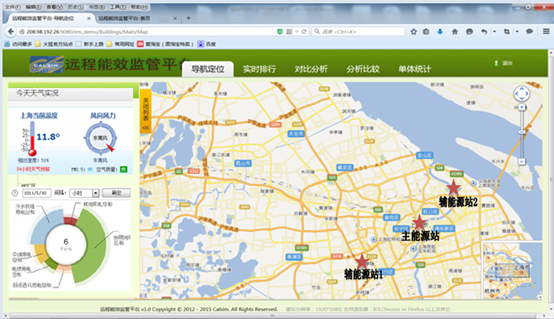

平台主页面为GIS地理定位系统，分别为能源站所在位置，点击能源站进入各个能源站机房群控平台。主页面显示室外空气温湿度、分项能耗计量统计图，同时可以显示各个能源站用能状况。

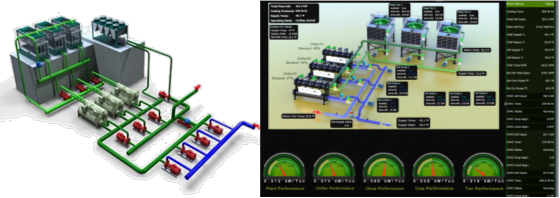

机房监测系统

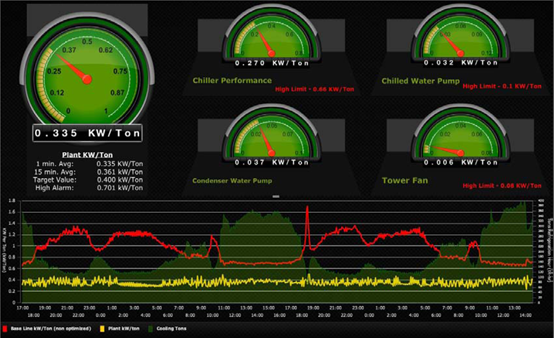

对现场机房设备的运行状态（如开关机状态、运行频率、负载率、冷冻水出/回水温度、流量、压差、冷却水出/回水温度等）进行24 小时在线监测，使设备操作人员实时了解设备是否存在故障，系统是否处于经济运行状态。
采用冷热源机房群控优化管理系统，可以节省机房能耗的15%~30%！

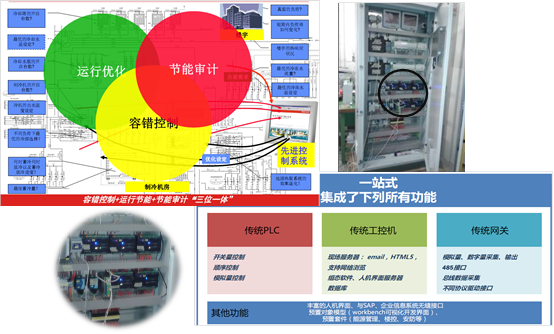

基于云见自研的小云物联网控制平台

能源统计系统

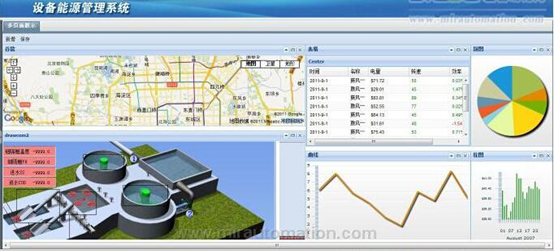

为了方便用户掌握系统能耗特点，分析系统能耗规律，平台还可对能耗进行分时、分项的统计，生成多种能耗统计图表。

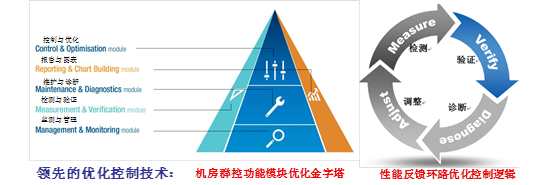

优化控制系统

绿色能源站高效管控运维平台还可以提供节能优化控制工具，帮助客户从设备工况、负荷需求、气候变化、分时电价、管理手段等方面对节能效果进行内在原因的分析，帮助客户不断挖掘节能潜力，提高节能收益。

◆基于流量、温差的实测负荷动态预判断控制
◆整体机房COP寻优控制
◆泵组优选组合控制
◆冷却水最佳温度控制
◆冷却塔变风量梯级控制
◆机房群控与能效管理的交互式优化管理

优化管理系统节能效果验证

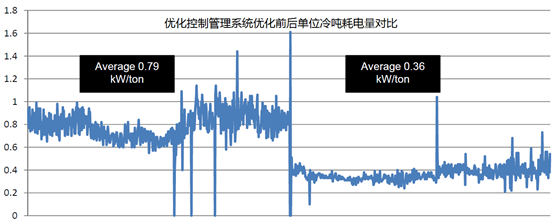

机房群控优化管理系统基于机房整体COP （机房效率）寻优；相比传统机房控制系统，优化节能效果显著，该项目节能率55%（磁悬浮变频离心机组优化控制前后机房效率比较，主机、冷冻泵、冷却泵全变频）。

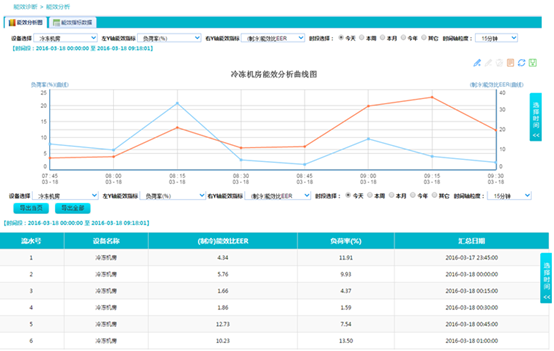

能效诊断系统

通过采集的实时数据进行深度复杂计算获得项目耗能重要指标，通过与各项约束性指标对比分析，得到对项目的能耗情况优化方案。有助发现和分析可能存在的问题，确保各设备能达标运行，经济性运行。

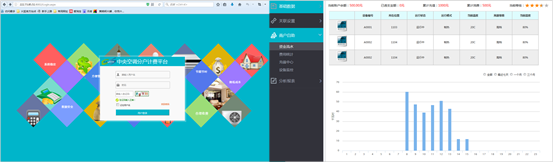

分户计费系统

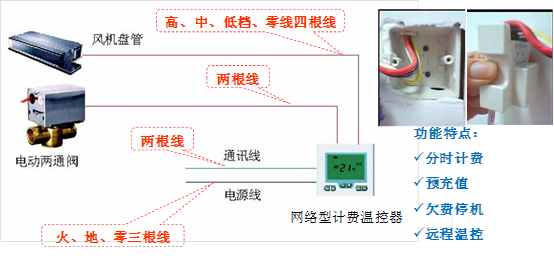

采用当量型分户计费管理系统-网络型计费温控器对用户进行计费。

能源调度系统

根据不同区域能耗需求，平台可以实现远程调度各能源站不同单元模式。

在线检修系统

在设备出现故障或系统处于非经济运行状态时在线发布报警信息，确保系统故障能够得到及时处理，避免设备停止运行给生产造成损失。这种方式既保证了系统长期安全稳定运行，又大大降低了系统维护的工作量。
除了上述功能，绿色能源站高效管控运维平台还在数据采集和传输过程中综合运用了数据终端身份认证、数据加密、访问控制、权限管理、日志追踪等技术，确保系统具备较高的安全性；系统具备自动重启机制，在异常掉电后，能在上电时自动重启，保证系统较高的可用性。
